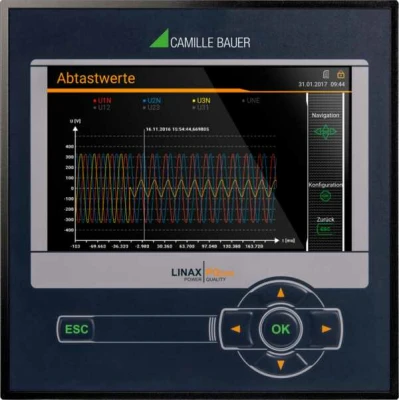

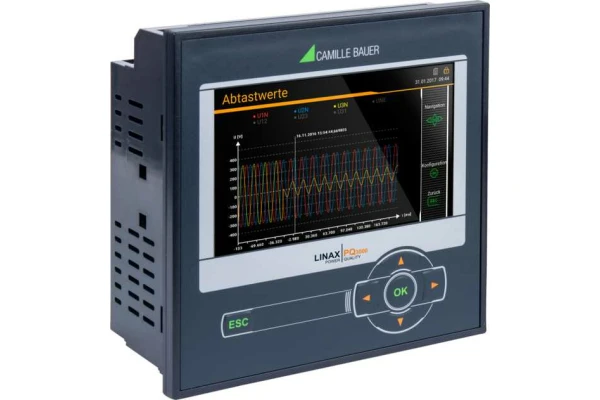

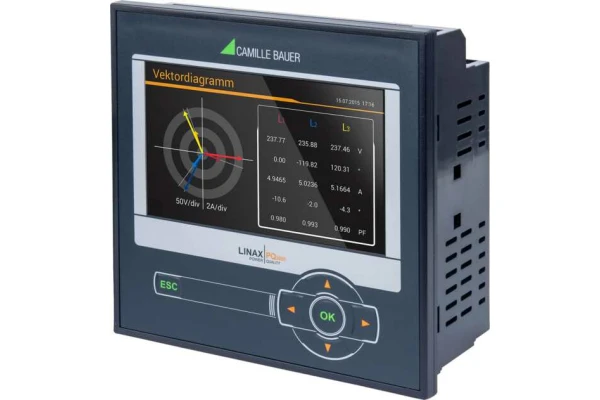

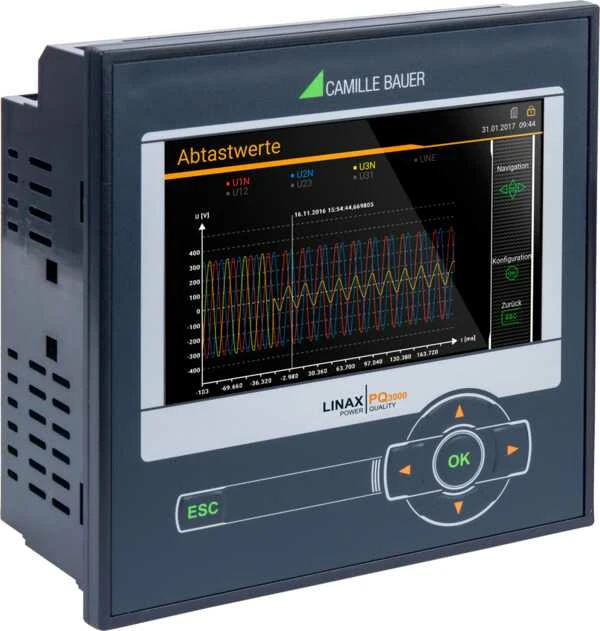

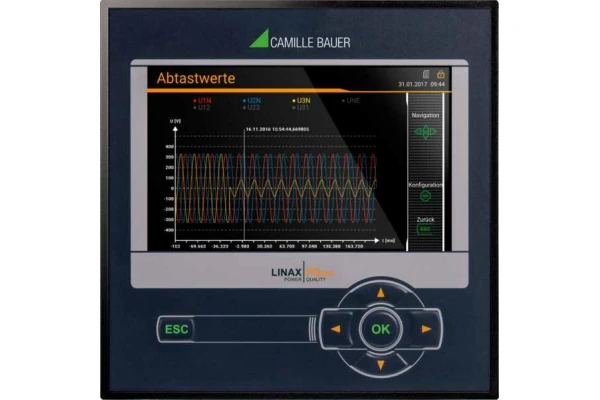

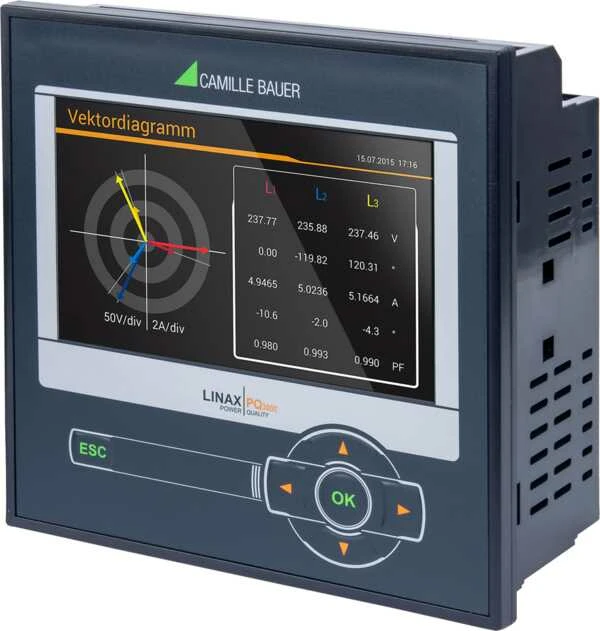

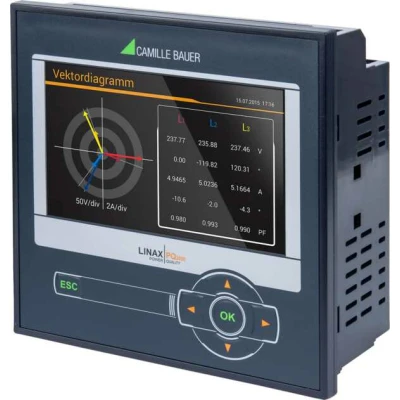

LINAX PQ3000

Monitoraggio PQ normativo e analisi del consumo energetico

Il LINAX PQ3000 combina le caratteristiche di un misuratore PQ normativo con funzioni per il consumo energetico e l’analisi delle condizioni della rete.

Il design moderno e multilingue permette di comandare o parametrizzare il dispositivo in modo intuitivo tramite il sito web del dispositivo o il display TFT a colori ad alta risoluzione (800x480px). Il server web integrato permette l’interrogazione remota, la visualizzazione e l’analisi dei dati di misurazione. Non è richiesto alcun software aggiuntivo.











Analisi della qualità dell’alimentazione

Il dispositivo permette una valutazione permanente della qualità dell’alimentazione secondo IEC 61000-4-30 Ed.3 in classe A. Gli eventi PQ registrati (caduta di tensione, aumento di tensione, interruzione di tensione, RVC, aumento di corrente e cambiamento di frequenza, tensione omopolare) sono utilizzati sia per provare che i guasti si siano verificati sia per trovare la causa del guasto al fine di aumentare l’affidabilità della fornitura. I valori statistici di tensione e corrente possono essere usati per controllare la conformità con i contratti di fornitura o le specifiche interne. La valutazione secondo EN 50160, IEC 61000-2/4/12, IEEE 519, GB/T o limiti autodefiniti può essere eseguita dopo la misurazione, e i corrispondenti rapporti di conformità possono essere generati direttamentet tramite il sito web del dispositivo (rapporto PQEasy).

  • Certificazione indipendente secondo IEC 62586-2 da pate dell’Istituto federale di metrologia METAS
  • Supporto del formato PQDIF standardizzato e indipendente dal produttore secondo IEEE 1159.3
  • Durata regolabile della registrazione degli eventi: fino a 6 secondi per la forma d’onda e 3 minuti per i valori RMS
  • Visualizzazione dell’evento tramite sito web con zoom temporale e lettura del valore

Analisi del flusso di potenza

  • Medie di potenza con analisi delle tendenze per evitare i picchi di carico
  • Memorizzazione del profilo di carico con larghezza di banda di fluttuazione (min/max) per intervallo
  • Classe di energia attva 0.2S, classe di energia reattiva 0.5S (HT/NT, alimentazione/scarico), risoluzione programmabile
  • Ulteriori valori medi e contatori con valore base selezionabile

Opzioni

Fino a 3 estensioni modulari: uscite analogiche +/-20 mA (2/4), uscite a relè (2), ingressi digitali (4) attivi/passivi, sincronizzazione temporale GPS, rilevamento della corrente residua (differenziale o corrente di terra), monitoraggio della temperatura (Pt100, PTC), UPS, (5×3 minuti), IEC161850, Profinet I/O.

Comunicazione

  • Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG)
  • Opzionale: IEC61850, profinet I/O, Modbus/RTU
  • Esportazione automatica dei dati (file CSV e PQDIF) al server SFTP

Sicurezza

  • Controllo dell’accesso flessibile basato sui ruoli
  • Comunicazione criptata via HTTPS
  • Il registro di auditi registra tutti gli eventi relativi alla sicurezza, supporto SYSLOG per il trasferimento al server di monitoraggio centrale
  • Whitelist del cliente: elenco di indirizzi IP per limitare l’accesso ai computer autorizzati
  • Firma digitale del firmware: i file del firmware manipolati non possono essere importati nel dispositivo

Altre caratteristiche:

  • 4 canali di misurazione della corrente e 4 canali di misurazione della tensione con una precisione dello 0,1%, misurazione diretta o tramite trasduttore
  • Categoria di misura 600V, CAT III (tensione), 300V, CAT III (corrente)
  • I/O standard: 1 ingresso digitale, 2 uscite digitali
  • UPS opzionale (5×3 minuti)
  • 16 GB di memoria dati
  • Frequenza di campionamento: 18kHz
  • Monitoraggio e allarme tramite valori limite e funzioni di monitoraggio
  • Per montaggio su pannello 144x144m
  • Funzionamento identico ai dispositivi della serie AM/CU/DM
