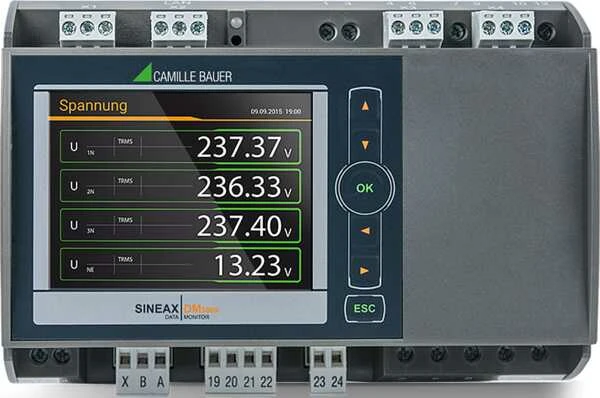

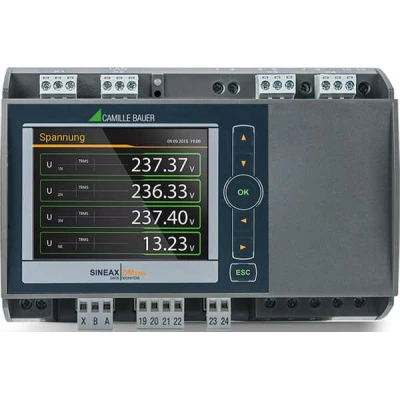

SINEAX DM5000
Per il monitoraggio di tutti gli aspetti della distribuzione di energia
Monitoraggio delle condizioni
- Fornitura di tutte le tensioni, correnti, potenze, fattori di potenza ogni 10/12 cicli
- Analisi estesa della potenza reattiva
- Variazione delle variabili di sistema con riferimento temporale
Analisi del flusso di energia
- Valori medi di potenza con analisi delle tendenze per prevenire i picchi di carico
- Memorizzazione del profilo di carico con intervallo di fluttuazione (min/max) per intervallo
- Classe di energia attiva 0,2S, classe di energia reattiva 0,5S (HT/LT, domanda/consegna), risoluzione configurabile
- Ulteriori valori medi e contatori con quantità di base selezionabile
Analisi della qualità dell’alimentazione
- Analisi armonica secondo IEC 61000-4-7
- Valutazione dello squilibrio di tensione e corrente
- Visualizzazione del fasore e della sequenza di fase per il controllo della connessione
- Visualizzazione della forma d’onda
- Registratore di disturbi opzionale per eventi PQ (caduta di tensione, swell, interruzione) secondo IEC 61000-4-30 Ed.3 con registrazioni RMS1/2 e forma d’onda
Opzioni hardware
- Fino a 2 estensioni modulari: Uscite analogiche ±20mA (2/4), uscite a relè (2), ingressi digitali (4) attivi/passivi, sincronizzazione temporale GPS, monitoraggio delle correnti di guasto (residue o di terra), monitoraggio della temperatura (Pt100, PTC), IEC61850, Profinet I/O
Comunicazione
- Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG) e Modbus/RTU
- Opzionale: IEC61850, Profinet I/O
- Esportazione programmata dei dati su server SFTP
Sicurezza
- Controllo di accesso flessibile basato sui ruoli
- Comunicazione crittografata tramite HTTPS
- Il registro di controllo registra tutte le procedure relative alla sicurezza, supporta SYSLOG per il trasferimento al server centrale di monitoraggio della rete.
- Whitelist dei client: Elenco di indirizzi IP per limitare i computer autorizzati
- Firma digitale del firmware: Impedisce che il firmware manipolato entri nel dispositivo tramite aggiornamento
Altre caratteristiche
- 4 canali di corrente e 4 canali di tensione con precisione dello 0,1%, misura diretta o tramite trasformatori
- Categoria di misura 600V, CAT III (tensione), 300V, CAT III (corrente)
- IO standard: 1 ingresso digitale, 2 uscite digitali
- UPS opzionale (5×3 minuti)
- Data logger con 16 GB di memoria dati (opzione)
- Frequenza di campionamento: 18kHz
- Monitoraggio e allarme tramite valori limite e funzioni di monitoraggio
- Dispositivo per montaggio su guida a cappello 160x110x70 mm
- Funzionamento identico ai dispositivi della serie PQ/CU/AM
